Jakie lampy do łazienki – klasyfikacja IP
Łazienki mają szczególne wymagania w zakresie instalacji opraw oświetleniowych.
Ze względu na zmienne warunki (temperatura i wilgotność) oraz większe zagrożenie porażeniem prądem łazienka jest podzielona na strefy bezpieczeństwa z wyznaczoną wymaganą szczelnością opraw oraz dopuszczalną wysokością napięcia zasilającego.

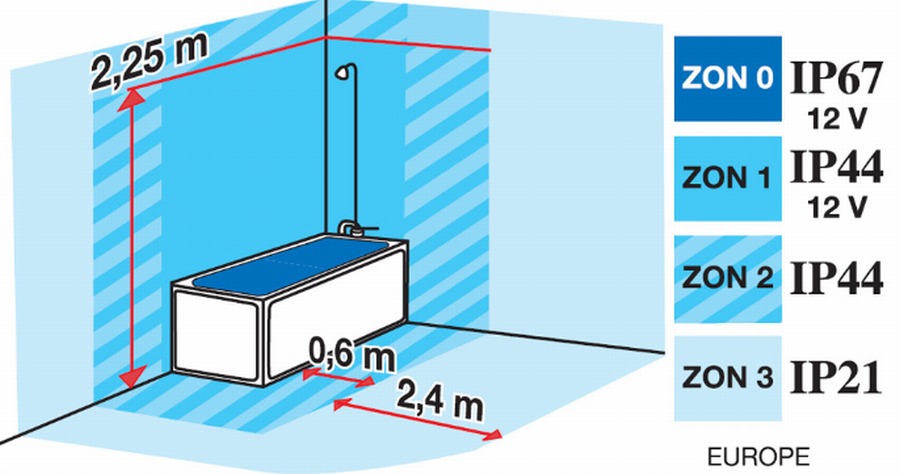

Ilustracja Markslojd

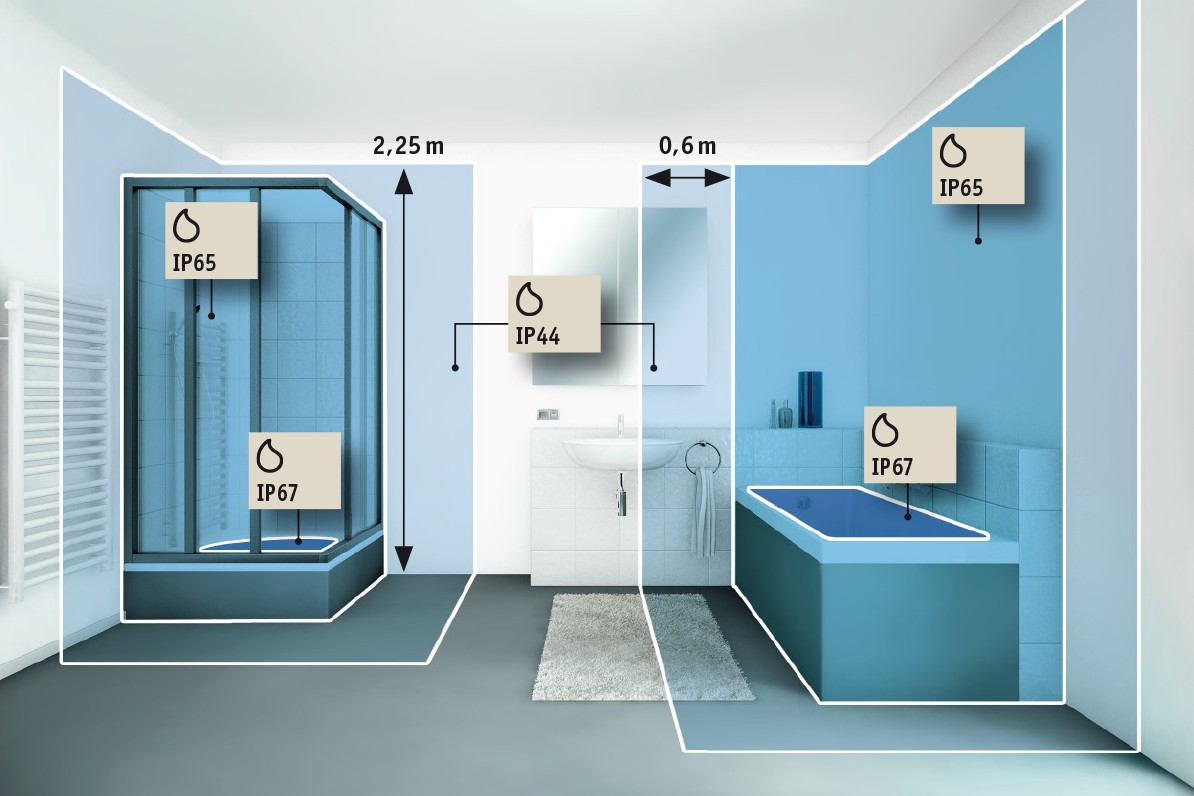

Ilustracja Paulmann
Według powyższego szkicu w tzw. strefie "0" (wanna, podłoga i ściany kabiny prysznicowej) dopuszczone jest wyłącznie instalowanie opraw na bezpieczne obniżone napięcie 12 V o stopniu szczelności co najmniej IP67.
W strefie I przestrzeń nad wanną jest zarezerwowana dla opraw na obniżone napięcie o szczelności w stopniu IP44.
Z kolei w "pasiastej" przestrzeni do 0,6 m od wanny (kabiny prysznicowej) i powyżej 2,25 m dopuszczalne są oprawy na sieciowe napięcie 230V o IP44.
Trzecia strefa o szerokości 2,4 m wymaga opraw z oznaczeniem IP21.
Każda oprawa oświetleniowa w swoich parametrach ma oznaczenie klasyfikacji IP, więc można łatwo sprawdzić czy dany wyrób nadaje się do łazienki.
Poniżej podajemy opis znaczenia poszczególnych cyfr w oznakowaniu IP.
Pierwsza cyfra dotyczy stopnia ochrony przed ciałami stałymi:
0 - brak ochrony;
1 - ochrona przed obiektami większymi niż 50 mm (przypadkowe dotknięcie dłonią);
2 - ochrona przed obiektami większymi niż 12,5 mm (przypadkowe dotknięcie palcem);
3 - ochrona przed obiektami większymi niż 2,5 mm (przypadkowy kontakt z narzędziem, przewodem itp.);
4 - ochrona przed obiektami większymi niż 1 mm (przypadkowy kontakt z cienkim drutem, wkrętem itp.);
5 - ochrona przed pyłem (możliwe przenikanie pyłu w niewielkich ilościach, nie zakłócających prawidłowego działania);
6 - pyłoszczelność (całkowita ochrona przed kontaktem i przedostaniem ciał stałych).
Druga cyfra określa stopień ochrony przed wodą:
0 - brak ochrony;
1 - ochrona przed kroplami wody spadającymi swobodnie pionowo;
2 - ochrona przed kroplami wody spadającymi swobodnie z odchyleniem do 15 stopni;
3 - ochrona przed kroplami wody spadającymi swobodnie z odchyleniem do 60 stopni;
4 - ochrona przed kroplami wody spadającymi lub rozpryskiwanymi pod dowolnym kątem (deszcz);
5 - ochrona przed skierowanym strumieniem wody;
6 - ochrona przed silnym strumieniem wody lub falą;
7 - ochrona przed zalaniem przy zanurzeniu w wodzie do 1 m, w czasie nie dłuższym niż 30 minut;
8 - ochrona przed zalaniem przy zanurzeniu ciągłym w wodzie (dla kryteriów określonych przez producenta; w niektórych przypadkach stopień 8 oznacza obudowę hermetyczną).
Źródło: norma IEC 60529
Oprac. Stanisław Bartnik
