Moduły LED
Moduły LED – modernizacja opraw, wysoka efektywność i niezawodne źródła światła
Moduły LED (wkłady LED, panele serwisowe, płytki PCB z diodami) to profesjonalna kategoria komponentów oświetleniowych, zaprojektowana zarówno do produkcji nowoczesnych opraw, jak i do szybkiej modernizacji (retrofittingu) oraz serwisu istniejącego oświetlenia. Zamiast wymieniać całą, często kosztowną lampę sufitową, plafonierę czy naświetlacz, zastosowanie wymiennego modułu LED pozwala na tchnięcie nowego życia w oprawę przy ułamku kosztów nowego produktu.
Moduły LED (wkłady LED, panele serwisowe, płytki PCB z diodami) to profesjonalna kategoria komponentów oświetleniowych, zaprojektowana zarówno do produkcji nowoczesnych opraw, jak i do szybkiej modernizacji (retrofittingu) oraz serwisu istniejącego oświetlenia. Zamiast wymieniać całą, często kosztowną lampę sufitową, plafonierę czy naświetlacz, zastosowanie wymiennego modułu LED pozwala na tchnięcie nowego życia w oprawę przy ułamku kosztów nowego produktu.
Płytki aluminiowe z gęsto rozmieszczonymi diodami SMD oraz soczewkami rozpraszającymi zapewniają równomierny rozsył światła bez efektu ciemnych plam, gwarantując wysoką wydajność świetlną (nawet do 130–160 lm/W) oraz żywotność sięgającą 50 000 godzin.
Kluczowe warianty technologiczne i konstrukcyjne w ofercie Lumina:
Kluczowe warianty technologiczne i konstrukcyjne w ofercie Lumina:
- Moduły LED z bezpośrednim zasilaniem 230V (technologia DOB – Driver on Board): wyposażone w zintegrowaną miniaturową elektronikę zasilającą na samej płytce. Nie wymagają zewnętrznych zasilaczy ani transformatorów – przewody fazowy i neutralny podłącza się wprost do zintegrowanej szybkozłączki.
- Wkłady magnetyczne do plafonów (Retrofit): okrągłe i pierścieniowe panele LED z wbudowanymi magnesami neodymowymi, które przyczepiają się błyskawicznie do metalowej podstawy starego plafonu po zdemontowaniu tradycyjnych oprawek E27 lub świetlówek kołowych (2D / T9).

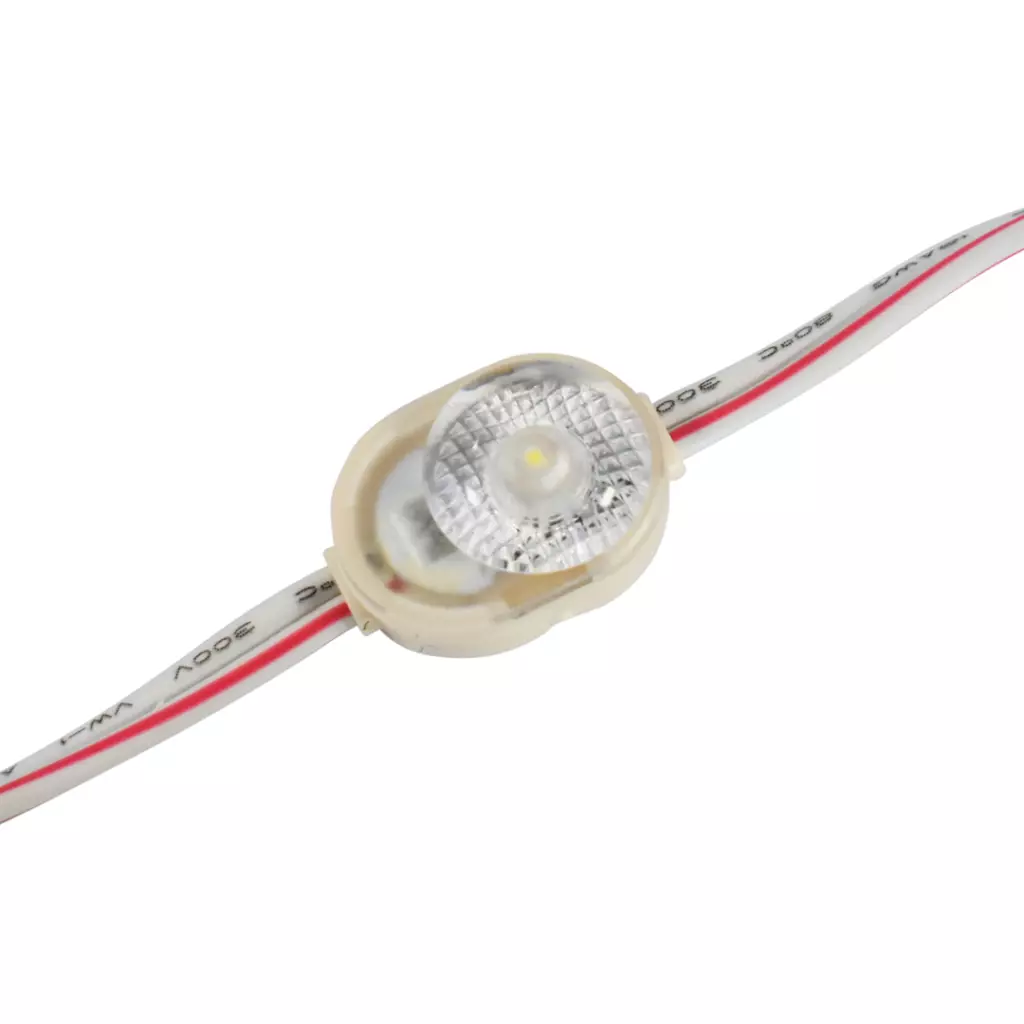

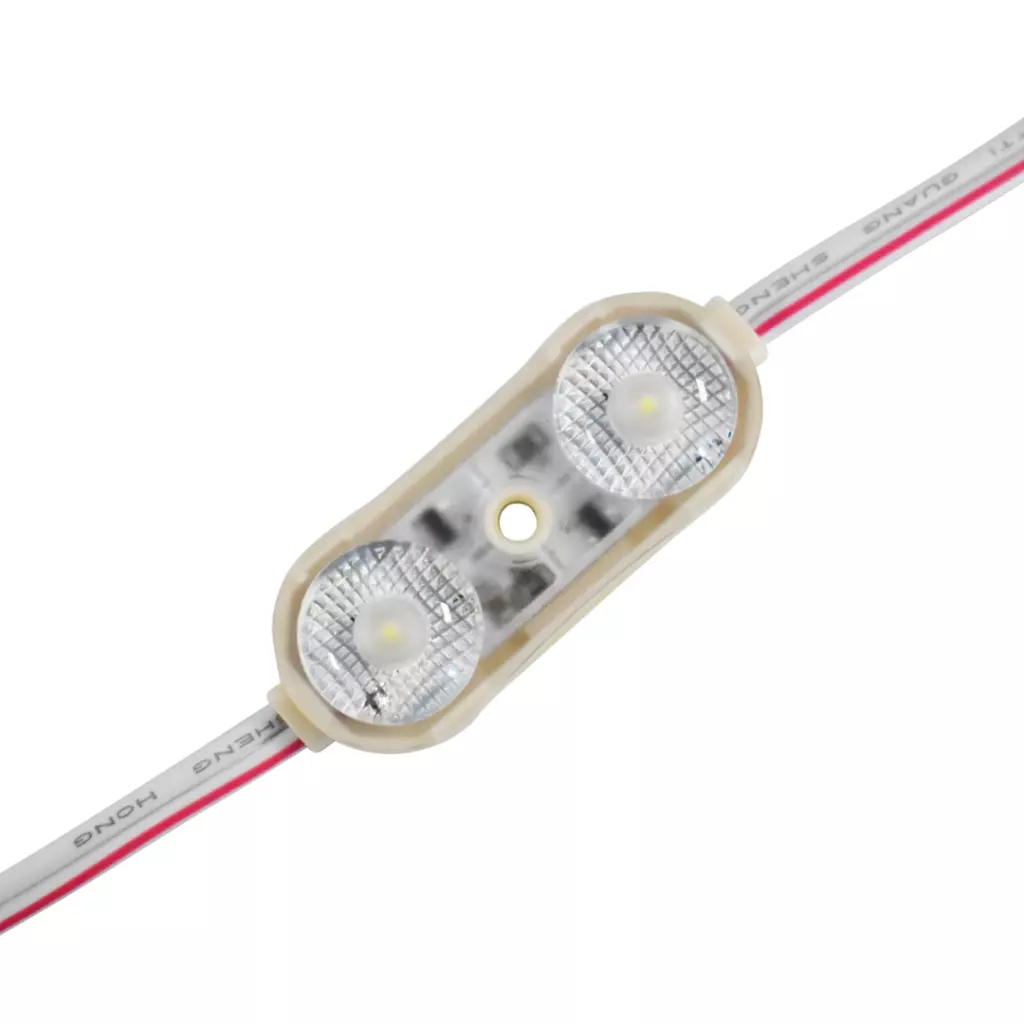

- Moduły hermetyczne 12V/24V DC (IP65–IP68): pojedyncze i łączone w łańcuchy moduły z soczewką szerokokątną (kąt świecenia 160°–170°), dedykowane do podświetlania kasetonów reklamowych, liter blokowych, mebli oraz nisz ściennych w strefach wilgotnych.
- Różnorodność geometrii i barw: panele okrągłe (fi 10–30 cm), kwadratowe oraz podłużne listwy LED w barwach ciepłej (3000 K), neutralnej (4000 K), zimnej (6500 K) oraz z przełącznikiem wielobarwnym CCT.
Czytaj więcej
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
Najczęściej zadawane pytania o moduły LED (FAQ)
1. Jak zamontować wymienny moduł LED w starym plafonie sufitowym?
1. Jak zamontować wymienny moduł LED w starym plafonie sufitowym?
Modernizacja tradycyjnego plafonu zajmuje zaledwie kilka minut:
I. Odłącz zasilanie 230V w obwodzie oświetleniowym.
II. Zdejmij klosz plafonu i zdemontuj stare gniazda żarówek (np. E27) lub statecznik i świetlówkę kołową.
III. Przyłóż magnetyczny moduł LED do metalowej podstawy plafonu – silne magnesy neodymowe stabilnie unieruchomią płytkę bez konieczności wiercenia.
IV. Wepnij przewody sieciowe 230V (L i N) do samozaciskowej kostki na module.
V. Załóż klosz i włącz zasilanie.
2. Czym różni się moduł LED DOB (230V) od modułu zasilanego napięciem 12V/24V?
Kluczowym czynnikiem decydującym o żywotności diod LED jest skuteczne odprowadzanie ciepła. Aluminiowa płytka PCB modułu przekazuje wygenerowane ciepło na metalową podstawę oprawy, która pełni rolę radiatora. Brak bezpośredniego kontaktu z metalem lub montaż na powierzchni izolującej (np. plastiku, drewnie czy styropianie) bez dodatkowego radiatora może doprowadzić do przegrzania chipów, ich szybkiej degradacji świetlnej, a w skrajnym przypadku do przepalenia modułu.
4. Czym są soczewki rozpraszające na diodach w modułach LED?
Większość modułów LED do plafonów i kasetonów wyposażona jest w indywidualne soczewki optyczne z PMMA umieszczone nad każdą diodą. Soczewki te zwiększają kąt rozsyłu światła ze standardowych 120° do nawet 160°–170°. W efekcie światło wewnątrz plafonu rozprasza się szeroko na boki, eliminując efekt pojedynczych, rażących punktów świetlnych i zapewniając idealnie gładką, równomiernie świecącą płaszczyznę klosza.
5. Jak dobrać moc modułu LED jako zamiennika tradycyjnego źródła światła?
Aby zachować zbliżony lub wyższy poziom jasności w pomieszczeniu, stosuje się orientacyjny przelicznik:
I. Odłącz zasilanie 230V w obwodzie oświetleniowym.
II. Zdejmij klosz plafonu i zdemontuj stare gniazda żarówek (np. E27) lub statecznik i świetlówkę kołową.
III. Przyłóż magnetyczny moduł LED do metalowej podstawy plafonu – silne magnesy neodymowe stabilnie unieruchomią płytkę bez konieczności wiercenia.
IV. Wepnij przewody sieciowe 230V (L i N) do samozaciskowej kostki na module.
V. Załóż klosz i włącz zasilanie.
2. Czym różni się moduł LED DOB (230V) od modułu zasilanego napięciem 12V/24V?
- Moduł LED DOB (Driver on Board, 230V): posiada zintegrowany sterownik zasilania bezpośrednio na aluminiowej płytce PCB. Jest zasilany bezpośrednio z sieci 230V, dzięki czemu nie zajmuje dodatkowego miejsca na zewnętrzny transformator. To idealny wybór do plafonów, naświetlaczy i opraw ściennych.
- Moduł LED 12V / 24V DC: wymaga podłączenia zewnętrznego, stabilizowanego zasilacza impulsowego LED. Stosuje się go głównie w hermetycznych łańcuchach reklamowych, instalacjach meblowych oraz tam, gdzie ze względów bezpieczeństwa norma wymaga niskiego napięcia (np. w pobliżu wody).
Kluczowym czynnikiem decydującym o żywotności diod LED jest skuteczne odprowadzanie ciepła. Aluminiowa płytka PCB modułu przekazuje wygenerowane ciepło na metalową podstawę oprawy, która pełni rolę radiatora. Brak bezpośredniego kontaktu z metalem lub montaż na powierzchni izolującej (np. plastiku, drewnie czy styropianie) bez dodatkowego radiatora może doprowadzić do przegrzania chipów, ich szybkiej degradacji świetlnej, a w skrajnym przypadku do przepalenia modułu.
4. Czym są soczewki rozpraszające na diodach w modułach LED?
Większość modułów LED do plafonów i kasetonów wyposażona jest w indywidualne soczewki optyczne z PMMA umieszczone nad każdą diodą. Soczewki te zwiększają kąt rozsyłu światła ze standardowych 120° do nawet 160°–170°. W efekcie światło wewnątrz plafonu rozprasza się szeroko na boki, eliminując efekt pojedynczych, rażących punktów świetlnych i zapewniając idealnie gładką, równomiernie świecącą płaszczyznę klosza.
5. Jak dobrać moc modułu LED jako zamiennika tradycyjnego źródła światła?
Aby zachować zbliżony lub wyższy poziom jasności w pomieszczeniu, stosuje się orientacyjny przelicznik:
- Zamiennik jednej tradycyjnej żarówki 60 W to moduł LED 6–7 W (ok. 600–800 lm).
- Zamiennik dwóch tradycyjnych żarówek 60 W (lub świetlówki kołowej 2D 28W) to moduł LED 16–20 W (ok. 1800–2200 lm).
- Zamiennik trzwech żarówek 60 W (lub dużej świetlówki 38W) to moduł LED 24–36 W (ok. 2600–3800 lm).
Czytaj więcej
