Oświetlenie szynowe – systemy trzyobwodowe (3-fazowe) – niezależne sekcje, sceny świetlne i profesjonalna nośność
Systemy trzyobwodowe (szynoprzewody 3-fazowe / 3-circuit / Global Track standard) to najbardziej zaawansowane i funkcjonalne rozwiązanie w dziedzinie oświetlenia liniowego. Zapewniają użytkownikowi możliwość niezależnego sterowania trzema osobnymi grupami lamp na tej samej szynie. Oznacza to, że za pomocą włącznika wieloklawiszowego (np. podwójnego lub potrójnego) można włączyć wyłącznie reflektorki nad wyspą, samą linię doświetlającą stół lub całe oświetlenie ogólne w salonie – wszystko zasilane z jednej trasy szynoprzewodu.
Systemy trzyobwodowe (szynoprzewody 3-fazowe / 3-circuit / Global Track standard) to najbardziej zaawansowane i funkcjonalne rozwiązanie w dziedzinie oświetlenia liniowego. Zapewniają użytkownikowi możliwość niezależnego sterowania trzema osobnymi grupami lamp na tej samej szynie. Oznacza to, że za pomocą włącznika wieloklawiszowego (np. podwójnego lub potrójnego) można włączyć wyłącznie reflektorki nad wyspą, samą linię doświetlającą stół lub całe oświetlenie ogólne w salonie – wszystko zasilane z jednej trasy szynoprzewodu.
Rozwiązanie to wywodzi się z profesjonalnych przestrzeni galeryjnych i komercyjnych, jednak dzięki smukłej architekturze profili oraz minimalistycznym reflektorom stało się bezapelacyjnym hitem w nowoczesnych domach, apartamentach i otwartych strefach dziennych.
Kluczowe walory technologiczne i użytkowe w ofercie Lumina:

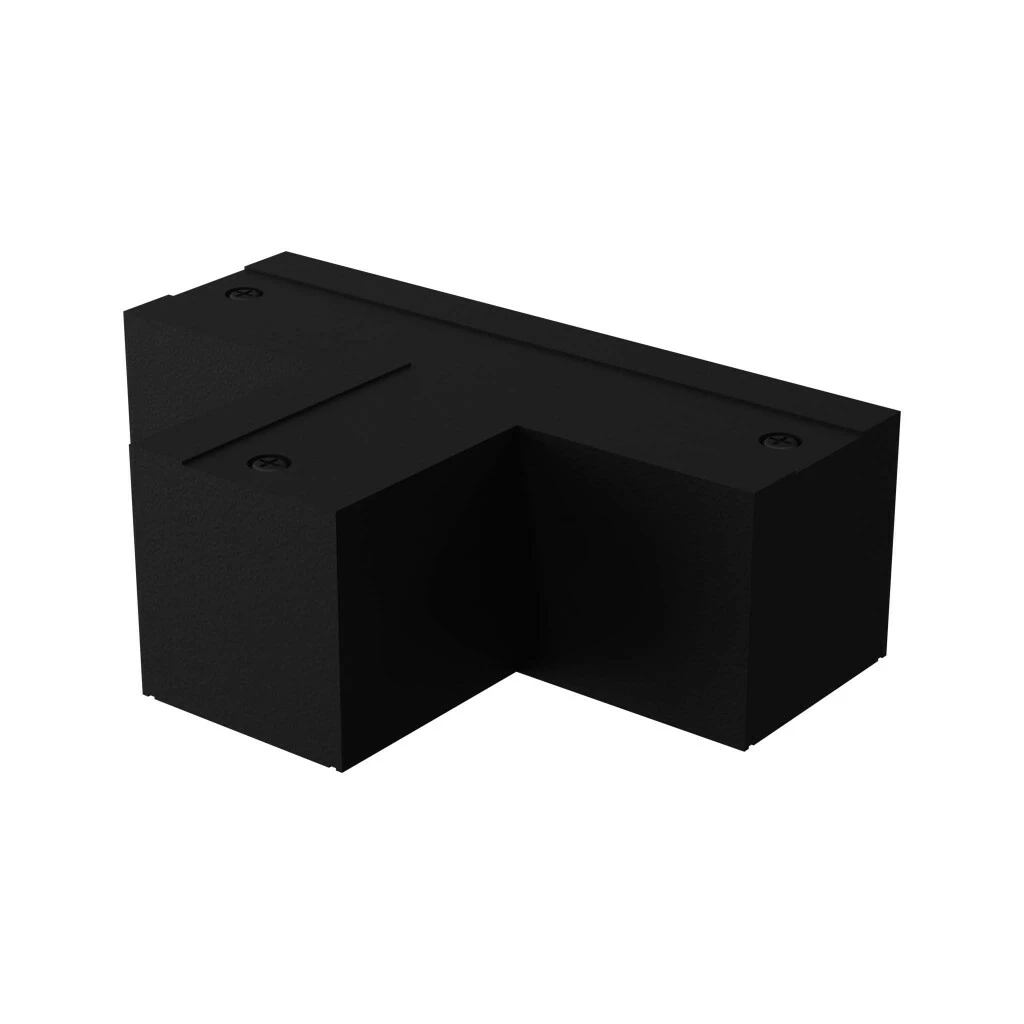

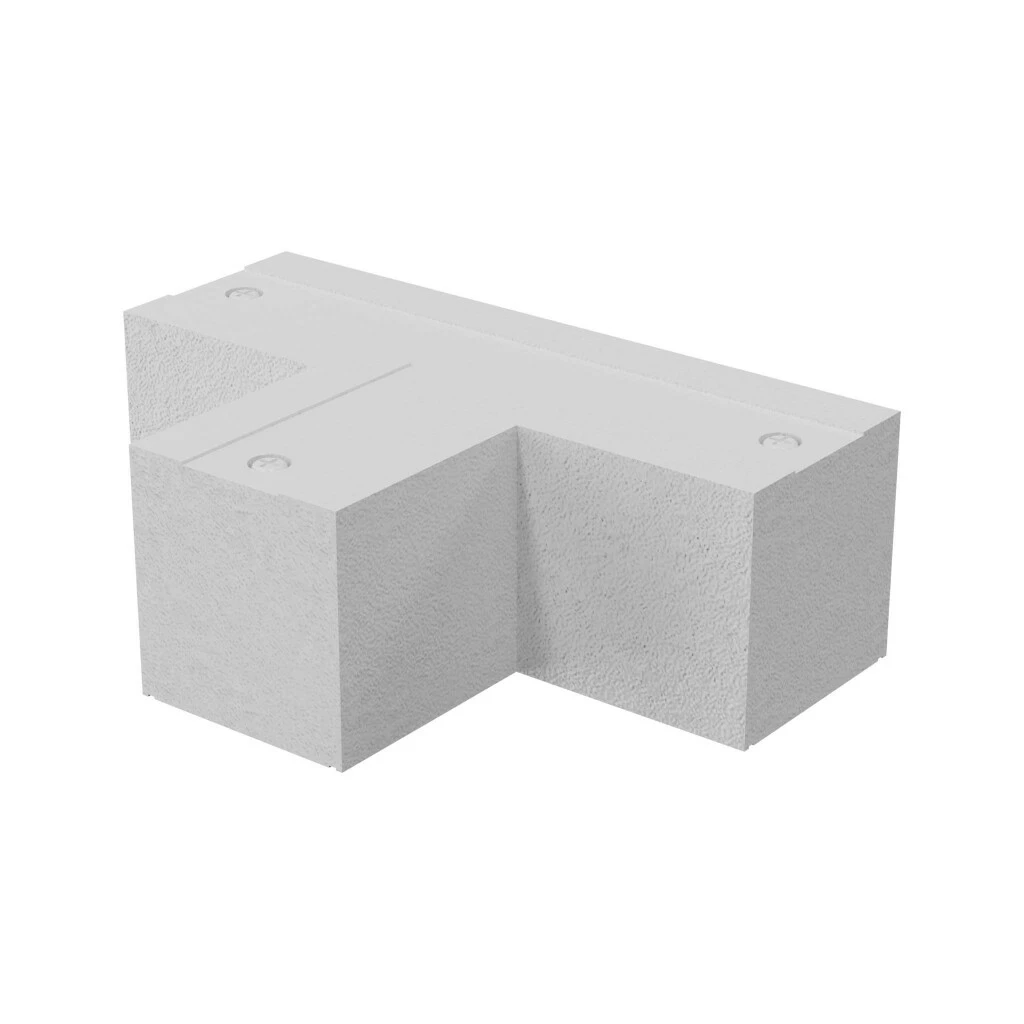

Elastyczna konfiguracja przestrzenna: odcinki 1 m, 2 m i 3 m łączone za pomocą złączek prostych, kątowych (L), trójników (T) i krzyżaków (X) z zachowaniem właściwej polaryzacji.
Kluczowe walory technologiczne i użytkowe w ofercie Lumina:
- Trzy niezależne obwody w jednym profilu: adapter każdej lampy posiada mechaniczne pokrętło wyboru fazy (pozycje: 0, 1, 2, 3). Przypisanie oprawy do danego klawisza włącznika zajmuje sekundę i nie wymaga ingerencji w okablowanie.
- Wyższa sztywność i nośność mechaniczna: grubszy, ekstrudowany profil aluminiowy pozwala na podwieszanie cięższych opraw (w tym dekoracyjnych lamp wiszących ze szkłem czy rozbudowanych żyrandoli szynowych) bez ryzyka uginania się szyny.
- Szersze możliwości zasilania: obciążalność prądowa do 16A (nawet do 11 kW łącznej mocy) umożliwia tworzenie rozległych ciągów oświetleniowych o długości kilkunastu i kilkudziesięciu metrów.
- Reflektorki punktowe z trzonkiem GU10 lub zintegrowanym LED: z precyzyjną optyką i regulacją kątów świecenia (obrót 350°, pochył 90°).
- Wiszące tuby i klosze dekoracyjne na adapterze 3F: idealne do stref jadalnianych i nad wyspy kuchenne.
- Moduły liniowe LED: dające miękkie, ciągłe światło ogólne.
Elastyczna konfiguracja przestrzenna: odcinki 1 m, 2 m i 3 m łączone za pomocą złączek prostych, kątowych (L), trójników (T) i krzyżaków (X) z zachowaniem właściwej polaryzacji.
Czytaj więcej
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
Isa reflektor do szynoprzewodów 3F LED 3000K 12W 1080lm szczotkowany mosiądz
319,00 zł
- Dostępność: Dostępny
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
dodaj do porównaniadodaj do schowka
szt. Do koszyka
Najczęściej zadawane pytania o systemy szynowe trzyobwodowe (FAQ)
1. Na czym polega przewaga systemu 3-fazowego (trzyobwodowego) nad 1-fazowym?
1. Na czym polega przewaga systemu 3-fazowego (trzyobwodowego) nad 1-fazowym?
Podstawową przewagą jest niezależne strefowanie oświetlenia:
W systemie 1-fazowym wszystkie lampy na szynie włączają się i gasną jednocześnie jednym przyciskiem.
W systemie 3-fazowym wewnątrz szyny ukryte są trzy niezależne linie zasilające (L1, L2, L3). Pozwala to podzielić lampy na 2 lub 3 sekcje sterowane osobnymi klawiszami włącznika ściennego. Dzięki temu możesz zapalić np. tylko delikatne lampy wiszące nad stołem, tylko reflektory oświetlające szafki lub wszystko naraz.
2. Czy do podłączenia szyny 3-fazowej potrzebne jest „gniazdo siłowe” (400V)?
Nie. To częsty błąd pojęciowy. Nazwa „3-fazowy” odnosi się do budowy wewnętrznej samej szyny i trzech niezależnych torów prądowych, a nie do konieczności zasilania silnikowego. Szynoprzewód pracuje na standardowym napięciu 230V. Do pełnego wykorzystania 3 obwodów z sufitu powinien być wyprowadzony standardowy kabel wielożyłowy – zazwyczaj 5-żyłowy (5x1,5 mm2).
3. Jak przypisać konkretny reflektor do wybranego klawisza włącznika?
Każdy reflektor i lampa do systemu 3-fazowego posiada w podstawie adapter z obrotowym pokrętłem lub suwakiem (z pozycjami 0, 1, 2, 3). Po wpięciu lampy w szynę wystarczy przekręcić pokrętło na cyfrę 1, 2 lub 3. W ten sposób fizycznie łączysz styki lampy z pierwszym, drugim lub trzecim obwodem w szynie – bez żadnego przepinania kabli czy użycia narzędzi.
4. Czy szynę 3-fazową można zamontować, mając kabel 3-żyłowy lub 4-żyłowy?
Tak:
Profile szynowe 3-fazowe posiadają wewnątrz asymetrycznie umieszczoną szynę uziemienia ochronnego (PE), a na zewnętrznym boku profilu biegnie charakterystyczny rowek prowadzący. Podczas łączenia szyn pod kątem (np. łącznikami L lub T) należy dobrać odpowiednią wersję łącznika (prawą lub lewą), tak aby rowek polaryzacyjny i linia uziemienia były kontynuowane po tej samej stronie na całym obwodzie sufitu.
W systemie 1-fazowym wszystkie lampy na szynie włączają się i gasną jednocześnie jednym przyciskiem.
W systemie 3-fazowym wewnątrz szyny ukryte są trzy niezależne linie zasilające (L1, L2, L3). Pozwala to podzielić lampy na 2 lub 3 sekcje sterowane osobnymi klawiszami włącznika ściennego. Dzięki temu możesz zapalić np. tylko delikatne lampy wiszące nad stołem, tylko reflektory oświetlające szafki lub wszystko naraz.
2. Czy do podłączenia szyny 3-fazowej potrzebne jest „gniazdo siłowe” (400V)?
Nie. To częsty błąd pojęciowy. Nazwa „3-fazowy” odnosi się do budowy wewnętrznej samej szyny i trzech niezależnych torów prądowych, a nie do konieczności zasilania silnikowego. Szynoprzewód pracuje na standardowym napięciu 230V. Do pełnego wykorzystania 3 obwodów z sufitu powinien być wyprowadzony standardowy kabel wielożyłowy – zazwyczaj 5-żyłowy (5x1,5 mm2).
3. Jak przypisać konkretny reflektor do wybranego klawisza włącznika?
Każdy reflektor i lampa do systemu 3-fazowego posiada w podstawie adapter z obrotowym pokrętłem lub suwakiem (z pozycjami 0, 1, 2, 3). Po wpięciu lampy w szynę wystarczy przekręcić pokrętło na cyfrę 1, 2 lub 3. W ten sposób fizycznie łączysz styki lampy z pierwszym, drugim lub trzecim obwodem w szynie – bez żadnego przepinania kabli czy użycia narzędzi.
4. Czy szynę 3-fazową można zamontować, mając kabel 3-żyłowy lub 4-żyłowy?
Tak:
- Przewód 3-żyłowy (3x1,5 mm2): można zasilić szynę 3-fazową, mostkując fazy w końcówce zasilającej lub zasilając tylko jedną fazę. Wszystkie lampy włączą się wtedy naraz (jak w 1-fazowej), ale zyskujesz znacznie sztywniejszy profil i dostęp do profesjonalnych reflektorów.
- Przewód 4-żyłowy (4x1,5 mm2): pozwala na podłączenie dwóch niezależnych obwodów i sterowanie oprawami z włącznika podwójnego (świecznikowego).
- Przewód 5-żyłowy (5x1,5 mm2): daje pełną funkcjonalność trzech niezależnych stref.
Profile szynowe 3-fazowe posiadają wewnątrz asymetrycznie umieszczoną szynę uziemienia ochronnego (PE), a na zewnętrznym boku profilu biegnie charakterystyczny rowek prowadzący. Podczas łączenia szyn pod kątem (np. łącznikami L lub T) należy dobrać odpowiednią wersję łącznika (prawą lub lewą), tak aby rowek polaryzacyjny i linia uziemienia były kontynuowane po tej samej stronie na całym obwodzie sufitu.
